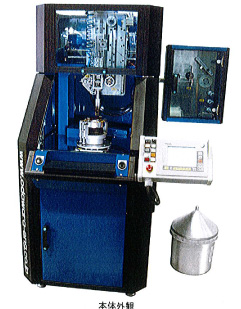

IOW型 ノズル直巻巻線機 (インナー・アウター両用)


特徴

本機はノズルを用いてステータコアのスロットティースに直接巻線する巻線機です。
X,Y,Z及びθの各軸がそれぞれ独立したACサーボモータで駆動し、制御は専用CNCを使用しています。よって、ノズル・ワークを理想的な形で動作させることが出来、整列性が要求される仕様、複雑な端末処理が要求される仕様にも対応可能です。
また、一体コアのアウター/インナー巻線にはノズル旋回方式分割コアの巻線にはワーク回転方式が可能となっており本巻線機1台で様々な仕様に対応する事が出来ます。

主な機能

・4軸CNC制御
・正/逆巻線可能
・断線/線無し検知付きテンション装置
・治具、端末線処理一体構造(段取り簡素化)

オプション

・リード線切断・保持装置
・渡り線処理装置
・ノズル旋回機構
・ワークインデックス(θ軸)用減速機

スペック

機械仕様
外観寸法 720mm(W)×1360mm(D)×1650mm(H)
※テンション装置除く
ノズル左右(Y軸) 0.75kw AC servo motor
ノズル上下(Z軸) 3kw AC servo motor
テーブル前後(X軸) 0.75kw AC servo motor
ワークインデックス(θ軸) 5kw AC servo motor
対象ワークの寸法(一般仕様)但し、組合せによる
  インナー巻 アウター巻
コア外径 MAX.φ300mm MAX.φ250mm
コア内径 MIN.φ300mm
コア積厚 MAX.150mm MAX.150mm
線径 MAX.φ1.5mm MAX.φ1.5mm
最高回転数 1000rpm(線径・積厚・Slot数等による)
  インナー巻
コア幅 MAX.100mm
コア厚み MIN.100mm
コア全長 MAX.200mm
線径 MAX.φ2.0mm
最高回転数 300min−1(線径・コアサイズ等による)
諸元

電源電圧:3相 200/220V 50/60HZ
空気圧:0.4Mpa(4kg/cm2)以上

改良、改善に伴い設備仕様が予告なく変更されることがあります。又、貴ワークの各部寸法が一般仕様範囲にあっても、各部の組合せ次第で対応出来ない場合があります。
